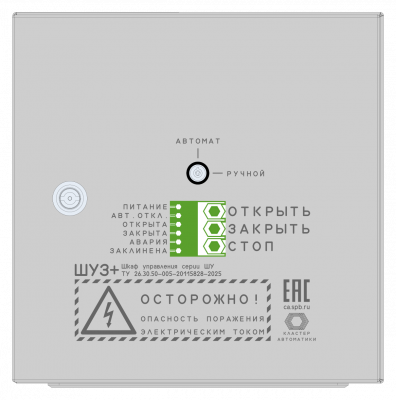

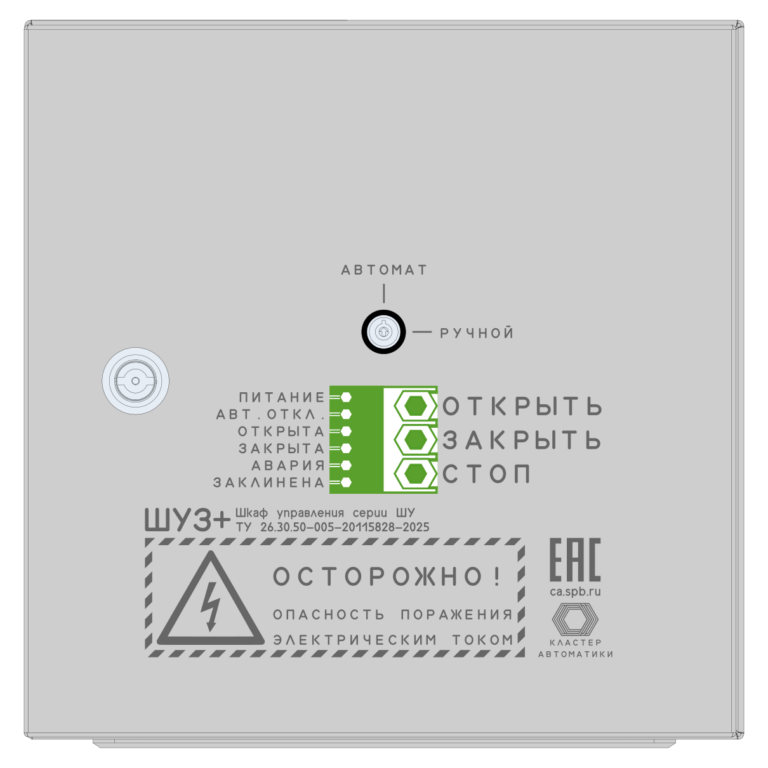

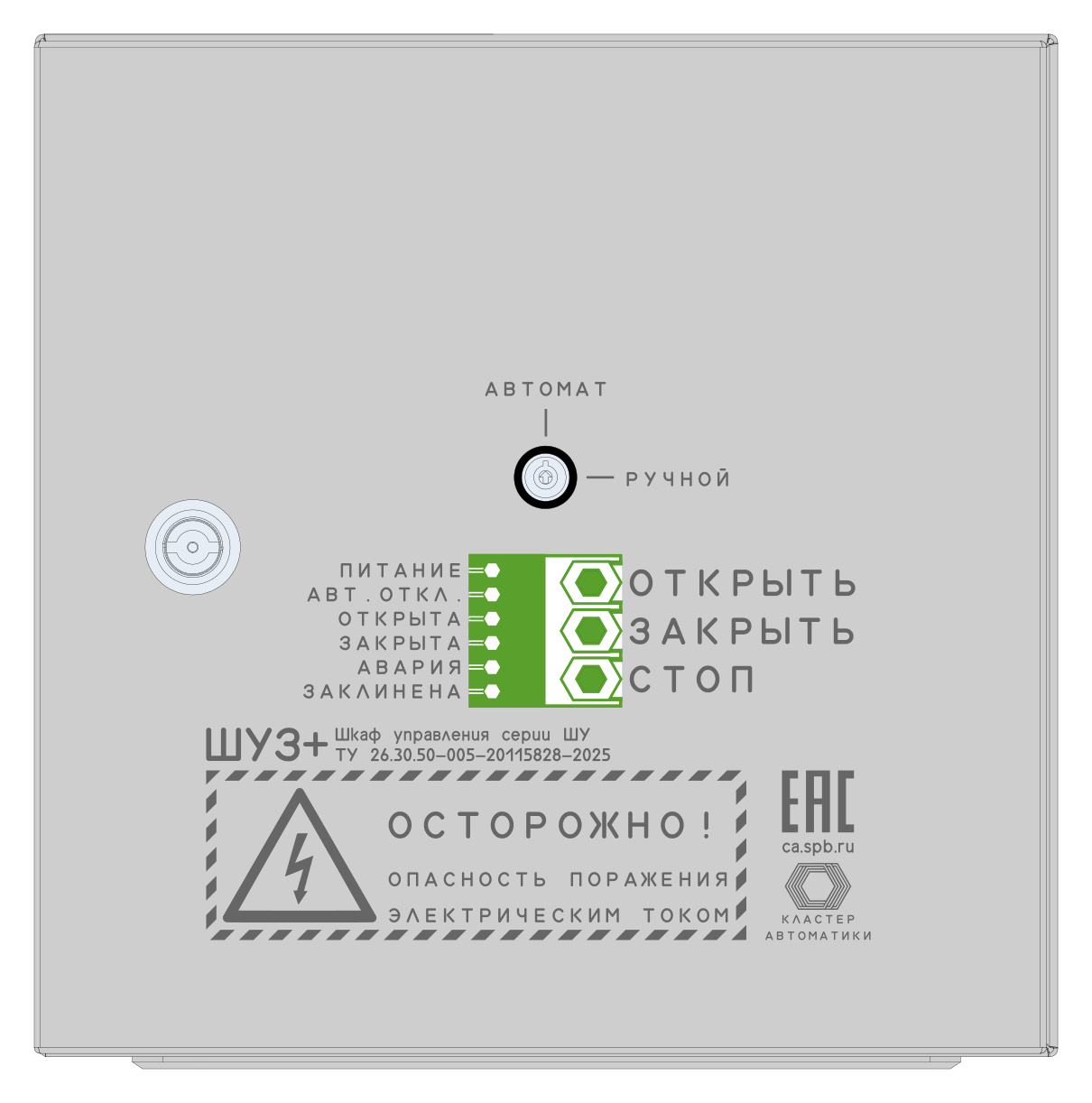

Шкафы управления задвижками ШУЗ+

Шкаф управления серии ШУ типа «ШУЗ+» (далее ШУЗ+ или шкаф) является компонентом ППКПУ и предназначен, в зависимости от модификации, для автоматического управления одним или двумя однофазными/трехфазными электроприводами задвижек (практически любого производителя из известных на рынке), входящих в состав системы противопожарной защиты объекта, по командам от любого внешнего ППКПУ, сертифицированного по ГОСТ Р 53325-2012.

ШУЗ+ соответствует требованиям
ТР ЕАЭС 043/2017, ГОСТ Р 53325‑2012.

Обеспечивает:

автоматический электронный контроль целостности силовых цепей управления электропривода задвижки;
контроль исправности линий пускового шлейфа и концевых выключателей задвижки.
При необходимости контроль можно аппаратно включить/отключить для концевых выключателей;
контроль линии связи с платой индикации и управления на двери шкафа;
защита от перегрузок и токов коротких замыканий;
контроль наличия питания, правильного чередования и слипания фаз;
контроль наличия нейтрали;
функционал пополнения/слива пожарного резервуара по сигналам датчика уровня;
контроль заклинивая по моментным концевикам (можно не подключать при необходимости);
возможность работы в режимах ручного и автоматического управления;
возможность работы от кнопок дистанционного управления;
степень защиты оболочки IP54.

ШУЗ+2

УНИВЕРСАЛЬНЫЙ ШКАФ

предназначен для работы с любым типом привода (220В/380В) электрозадвижек

УНИВЕРСАЛЬНЫЙ ПУСК

работает с любыми типами пожарных модулей/приборов управления и управляется как через выход типа «сухой контакт» (NO/NC), так и через потенциальный выход (12/24 VDC)

Малые Габариты

за счет применения технологии автоматического монтажа отдельных элементов схемы

алгоритм сбережения задвижки

переключение направления вращения осуществляется только с полным остановом

контроль тока утечки на корпус задвижки

своевременная выдача сигнала авария обеспечивает защиту персонала и оборудования

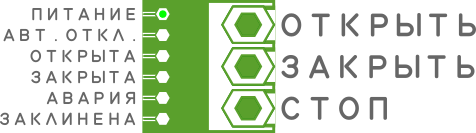

индикация процесса открытия и закрытия

Обеспечение контроля над выполнением задачи, Упрощение диагностики и обслуживания

нестираемая лазерная маркировка

чёткие и долговечные обозначения органов индикации и управления на двери шкафа

Расшифровка модификаций шкафа:

Стандартные модификации:

Универсальный шкаф управления одной однофазной или трехфазной задвижкой, рабочий ток не более 9А

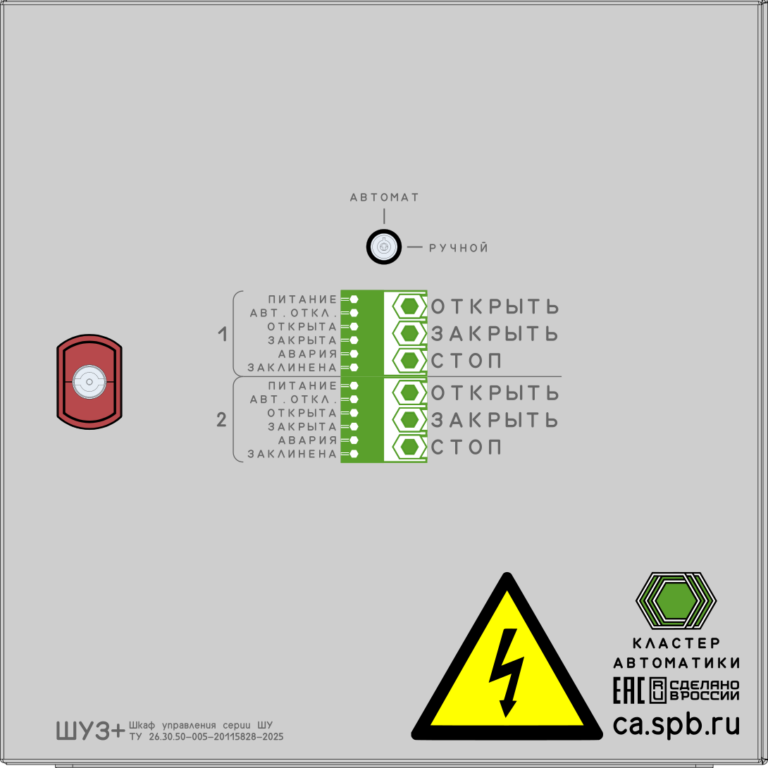

Универсальный шкаф управления двумя однофазными или трехфазными задвижками, рабочий ток каждой не более 9А

Нестандартное исполнение:

= Количество задвижек (не больше двух)

= Рабочий ток и напряжение двигателя, например: 12А;380, или для варианта на две задвижки 12А/12А;380/380

= Опции (список ниже), можно перечислять через ;

RTU = Диспетчеризация по протоколу Modbus RTU
RED = Красный корпус
АВР(380) = Встроенный автоматический ввод резерва (2 трехфазных ввода)
АВР(220) = Встроенный автоматический ввод резерва (2 однофазных ввода)
IP65 = Увеличенная степень защиты корпуса
R5TH = Уличное исполнение с утеплением и обогревом
Y3 = Расширенная гарантия — 3 года с момента продажи.

Индивидуальные опции под заказ. Маркировка после обсуждения.

Основные документы:

Руководство по эксплуатации:

Сертификат ТР ЕАЭС 043/2017 [РЕЕСТР ФСА]:

Декларация ТР ТС 004/2011, ТР ТС 020/2011:

Однолинейные схемы:

Интеграция в системы АППЗ:

Пополнение или слив резервуара:
[Управление по датчикам уровня]

Технические характеристики:

Количество вводов питания	при управлении одной задвижкой	1
	при управлении двумя задвижками	2
Напряжение источника питания на вводе	при управлении трехфазным электроприводом	~380 В, 50 Гц
	при управлении однофазным электроприводом	~220 В, 50 Гц
Потребляемая мощность в дежурном режиме (без внешних потребителей)	при управлении одной задвижкой	до 20 ВА
	при управлении двумя задвижками	до 40 ВА
Количество контролируемых силовых выходов управления	при управлении одной задвижкой	1
	при управлении двумя задвижками	2
Номинальный коммутируемый ток силового выхода		9А
Тип автоматического выключателя		10А С
Сопротивление оконечного/добавочного резистора шлейфа		6,2 кОм
Средний срок службы		не менее 10 лет
Диапазон рабочих температур		от -10°C до +50°C
Допустимая относительная влажность, без конденсата		до 93% при 40°C
Степень защиты оболочки по ГОСТ 14254-96		IP54
Габариты (ВхШхГ)	при управлении одной задвижкой	300х300х150 мм
	при управлении двумя задвижками	400х400х200 мм
Степень защиты оболочки по ГОСТ 14254-96		IP54
Масса	при управлении одной задвижкой	не более 10 кг
	при управлении двумя задвижками	не более 15 кг
Время непрерывной работы		круглосуточно
Средняя наработка на отказ в дежурном режиме работы		не менее 80000 ч.
Климатическое исполнение		УХЛ 3.1

В нестандартных исполнениях, по требованию заказчика, параметры могут отличаться.
